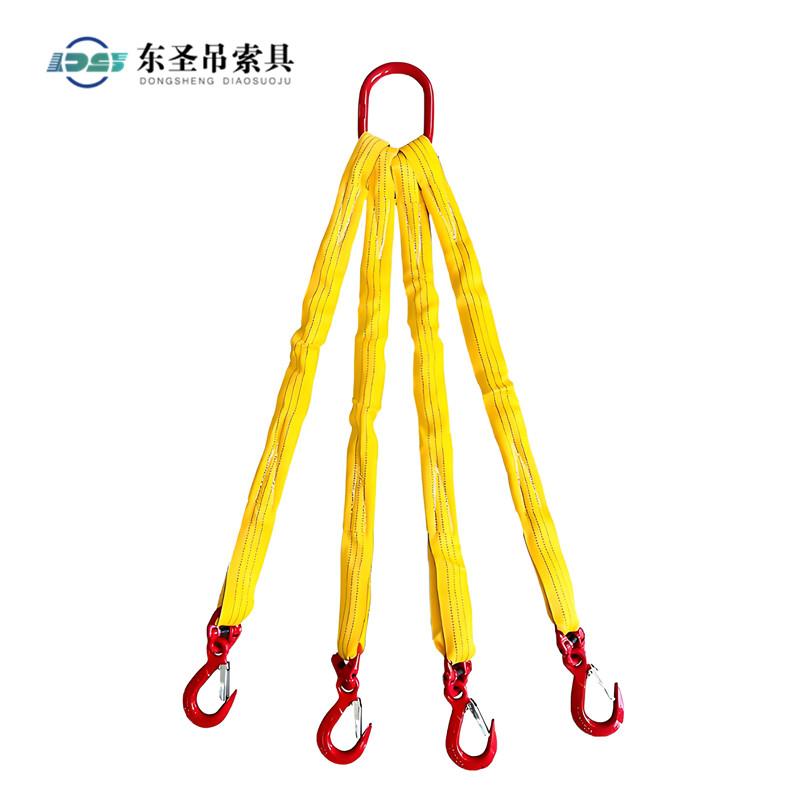

在吊裝作業中，4腿組合索具（四分支吊裝帶）的各分支腿之間的夾角直接影響吊具的受力分配和安全系數。
- 2025-06-19
在吊裝作業中，4腿組合索具（四分支吊裝帶）的各分支腿之間的夾角直接影響吊具的受力分配和安全系數。根據國際標準（如EN 1492-1、ASME B30.9）和工程實踐，關鍵要求如下：
1. 標準分支夾角范圍
推薦角度：每兩個相鄰分支腿之間的水平夾角不應超過90°（即四腿對稱分布時，兩兩呈90°）。
***大允許角度：單側分支與垂直線的夾角≤60°（即水平投影夾角≤120°）。

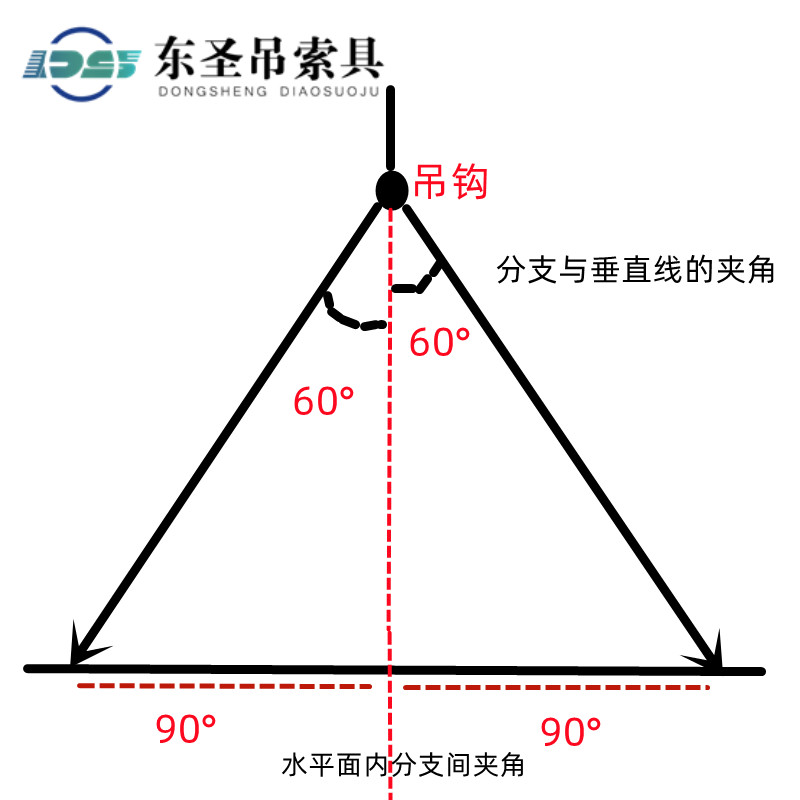

示意圖
2. 角度與受力關系
角度增大（＞60°）：
吊裝帶分支腿的實際受力急劇增加（計算公式：`F = W/(n·cosθ)`，其中n=腿數，θ=與垂直線夾角）。
例如：θ=60°時，單腿受力=額定載荷的2倍；θ=75°時可達4倍，極易超載斷裂。
角度過小（＜30°）：可能導致吊帶纏繞或干涉，影響穩定性。
3. 安全操作要點
1. 對稱分布：確保4腿均勻分布在負載周圍，水平投影呈90°十字對稱。
2. 長度一致：所有分支腿必須等長，否則會導致受力不均。
3. 避免偏心載荷：吊鉤重心需對準負載重心，防止單側角度失控。
4. 嚴禁超角度使用：若現場無法滿足≤60°要求，需改用更長的吊裝帶或調整吊點。
4. 特殊場景處理
非對稱吊裝：若因空間限制需調整角度，必須重新計算單腿載荷（參考公式：`F = W·k/(n·cosθ)`，k為不均勻系數，通常取1.25~1.5）。
動態載荷：存在晃動或加速時，夾角應進一步減小（建議≤45°）。
5. 標準依據
EN 1492-1：規定多腿吊具設計需標注***大允許夾角（通常60°）。
ASME B30.9：要求吊裝角度引起的分力不得超出吊帶工作極限載荷（WLL）。
安全范圍：吊裝帶分支與垂直線夾角 ≤60°，水平投影夾角≤90°。
關鍵原則：角度越小，受力越接近理想分配；超過60°必須重新評估載荷！
操作前務必查閱吊具制造商提供的角度-載荷對照表，并進行受力驗證。
